RUG Self Duschrinne - Komplettset für ebenerdige Duschen

Die RUG Self Duschrinnen zeichnen sich durch eine hochwertige Verarbeitung, praktische Handhabung und individuell gestaltbare Einbaumöglichkeiten aus.

Einfach aus der Verpackung nehmen und verbauen. Zeitaufwendige Vorbereitungen entfallen überwiegend.
Praktischer Vorteil: Der Fliesenrahmen ist fest mit dem Rinnenkörper verbunden. Er muss vor Ort nicht mühsam mit dem Rinnenkörper verbunden werden.

Sowohl Rinnenkörper, als auch Rost der RUG Self Duschrinnen sind aus Edelstahl gefertigt und haben damit die besten Voraussetzungen für die hygienischen Ansprüche in einem Badezimmer. Der Geruchsverschluss ist entnehmbar und ermöglicht eine leichte Reinigung.

Der Einsatz der RUG Self Twist Duschrinnen in bodengleichen Duschen hat entscheidende Vorteile. Das Gefälle muss zum Ablaufkörper nur einseitig ausgebildet werden und durch einen abgekanteten Dünnbettflansch ist eine Einbindung in die erforderliche Dünnbettabdichtung gegeben. Mit einer Höhe von 15 mm lassen sich die gängigsten Fliesengrößen exakt und sauber an diesen Fliesenrahmen verlegen.

Technische Details	Art.-Nr. (SAP / proAlpha)
Länge 700 mm Breite 84 mm Höhe bis OK Estrich: 80 - 128 mm	2024490 / 623599
Länge 800 mm Breite 84 mm Höhe bis OK Estrich: 80 - 128 mm	2024491 / 623600
Länge 900 mm Breite 84 mm Höhe bis OK Estrich: 80 - 128 mm	2024492 / 623601
Länge 1.000 mm Breite 84 mm Höhe bis OK Estrich: 80 - 128 mm	2024493 / 623602

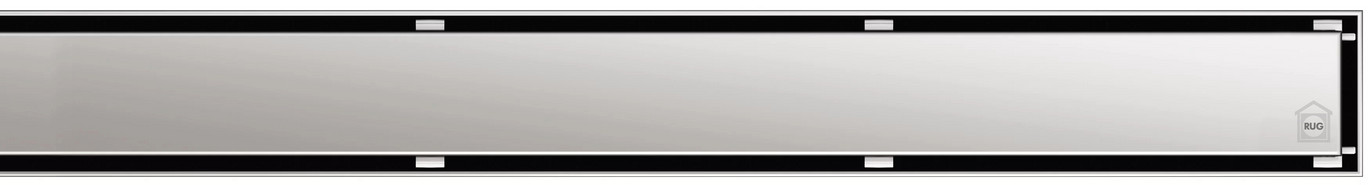

RUG Self Duschrinne Twist Detail Edelstahlrost Oberfläche 1

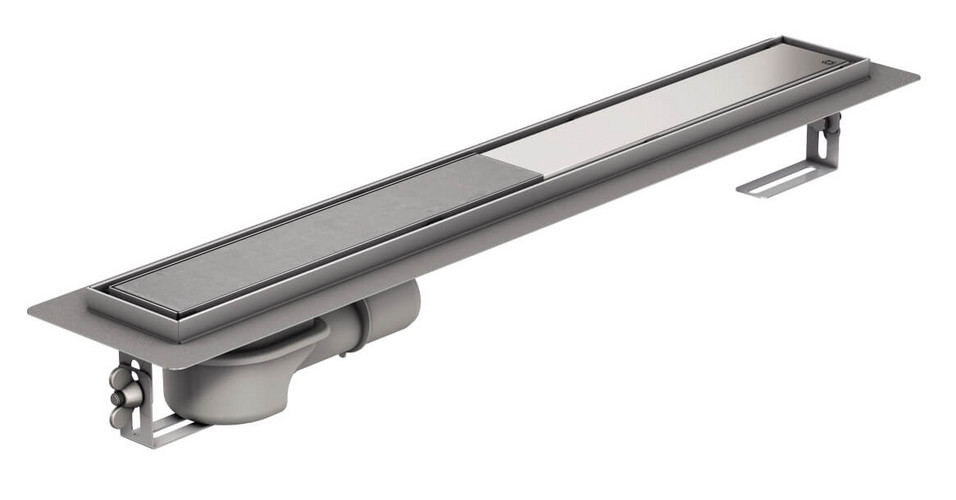

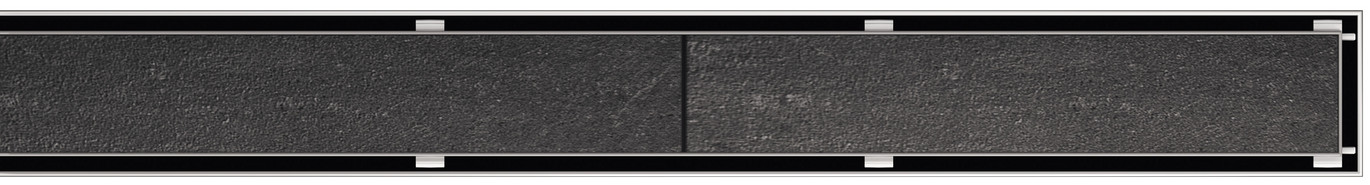

RUG Self Twist Duschrinne Unterseite Befliesbar 623599

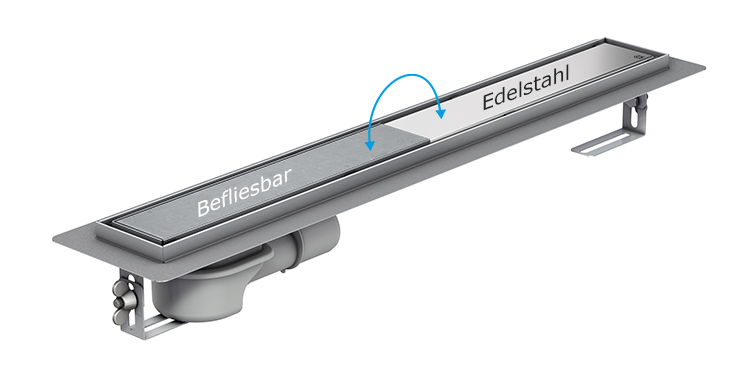

Ober- und Unterseite des Rostes sind verwendbar
Oberseite = Edelstahl geschliffen,
Unterseite = befliesbar,
Einlegtiefe 10 mm
Ablauftopf 270° drehbar
Fliesenrahmen 15 mm
herausnehmbarer Geruchsverschluss
voller Reinigungszugang zur Rohrleitung gewährleistet
umlaufender festangeformter Dünnbettflansch mit Besandung
stufenlose Höhenverstellbarkeit durch Montagefüße
- bis OK Estrich: 80 - 128 mm
- 15mm Aufbau von Flansch bis OK Duschrinne
Rinnenkörper mit seitlichem Gefälle
einbaufertige Lieferung

Optional flacher Ablauftopf für eine Mindestbauhöhe von 60 mm
Oberfläche des Rinnenkörpers gebeizt
Abflusswerte (Standardausführungen):
- 0,55 l/s (mit 20 mm Aufstau gemäß DIN EN 1253)
- 0,33 l/s (ohne Aufstau)
Seitlicher, drehbarer Ablaufstutzen DN 40/50 für alle Steckrohrmuffensysteme
geprüft auf Belastbarkeit und Abflussvermögen gemäß DIN EN 1253
aus Edelstahl, Werkstoff 1.4301 (V2A)

Flacher Ablauftopf für eine
Mindestbauhöhe von 60 mm

DN 40
Einbauhöhe 60-86 mm
25 mm Sperrwasser
Ablaufleistung 0,46 l/s
mit Aufstau
Art.Nr. SAP 2074094 / pA 623597

Die Duschrinne RUG Self Comfort bietet viele Vorteile bei der Verarbeitung. Über die Montagefüße kann die Duschrinne während der Installation sicher am Untergrund befestigt werden. Ist die Duschrinne fixiert, wird mit den Flügelschrauben die Höhe einfach und unkompliziert eingestellt. Die RUG Self Comfort Duschrinne ist stufenlos von 80 bis 128 mm (gemessen bis Oberkante Flansch) höhenverstellbar. Mit der beiliegenden einteiligen Dichtmanschette ist ein einfaches Anarbeiten an die Abdichtung möglich.

Technische Details	Art.-Nr. (SAP / proAlpha)
Nennmaß 700mm Abmessungen gemessen ohne Flansch: Länge 685 mm Breite 70 mm Höhe: bis OK Estrich: 80 - 128 mm bis OK Fertigfußboden: 92 - 140 mm	3004161 / 623620
Nennmaß 800 mm Abmessungen gemessen ohne Flansch: Länge 785 mm Breite 70 mm Höhe: bis OK Estrich: 80 - 128 mm bis OK Fertigfußboden: 92 - 140 mm	3004162 / 623621
Nennmaß 900 mm Abmessungen gemessen ohne Flansch: Länge 885 mm Breite 70 mm Höhe: bis OK Estrich: 80 - 128 mm bis OK Fertigfußboden: 92 - 140 mm	3004163 / 623622
Nennmaß 1000 mm Abmessungen gemessen ohne Flansch: Länge 985 mm Breite 70 mm Höhe: bis OK Estrich: 80 - 128 mm bis OK Fertigfußboden: 92 - 140 mm	3004164 / 623623

Stufenlose Höhenverstellbarkeit durch Montagefüße
Fliesenrahmen 12 mm
Hygiene durch einfache Reinigung
- Entnehmbarer Geruchsverschluss zur praktischen Reinigung
Rinnenkörper und Rost aus Edelstahl
umlaufender Flansch zur Einbindung in die Verbundabdichtung
Einfaches Anarbeiten an die Abdichtung durch beiliegende einteilige Dichtmanschette
- beiliegende Dichtmanschette ist einteilig und fertig zugeschnitten
Einfacher Anschluss durch 360° drehbaren Ablauftopf

Abflaufleistung:
- 0,55 l/s (mit 20 mm Aufstau gemäß DIN EN 1253)
- 0,35 l/s (ohne Aufstau)
Seitlicher drehbarer Ablaufstutzen DN 40/50 für alle Steckrohrmuffensysteme
geprüft auf Belastbarkeit und Abflussvermögen gemäß DIN EN 1253
Rinnenkörper und Abdeckung aus Edelstahl V2A
- Rinne: Edelstahl 1.4301 gebeizt
- Rost: Edelstahl 1.4301 geschliffen

Flacher Ablauftopf für eine
Mindestbauhöhe von 60 mm

DN 40
Einbauhöhe 60-86 mm
25 mm Sperrwasser
Ablaufleistung 0,46 l/s
mit Aufstau
Art.Nr. SAP 2074094 / pA 623597

Technische Details	Art.-Nr. (SAP / proAlpha)
Nennmaß 700mm Abmessungen gemessen ohne Flansch: Länge 685 mm Breite 70 mm Höhe: bis OK Estrich: 80 - 128 mm bis OK Fertigfußboden: 92 - 140 mm	3004165 / 623640
Nennmaß 800 mm Abmessungen gemessen ohne Flansch: Länge 785 mm Breite 70 mm Höhe: bis OK Estrich: 80 - 128 mm bis OK Fertigfußboden: 92 - 140 mm	3004166 / 623641
Nennmaß 900 mm Abmessungen gemessen ohne Flansch: Länge 885 mm Breite 70 mm Höhe: bis OK Estrich: 80 - 128 mm bis OK Fertigfußboden: 92 - 140 mm	3004167 / 623642
Nennmaß 1000 mm Abmessungen gemessen ohne Flansch: Länge 985 mm Breite 70 mm Höhe: bis OK Estrich: 80 - 128 mm bis OK Fertigfußboden: 92 - 140 mm	3004168 / 623643

Produktvorteile

Stufenlose Höhenverstellbarkeit durch Montagefüße
Fliesenrahmen 12 mm
Hygiene durch einfache Reinigung
- Entnehmbarer Geruchsverschluss zur praktischen Reinigung
Rinnenkörper und Rost aus Edelstahl
umlaufender Flansch zur Einbindung in die Verbundabdichtung
Einfaches Anarbeiten an die Abdichtung durch beiliegende einteilige Dichtmanschette
- beiliegende Dichtmanschette ist einteilig und fertig zugeschnitten
Einfacher Anschluss durch 360° drehbaren Ablauftopf

Technische Daten

Abflaufleistung:
- 0,55 l/s (mit 20 mm Aufstau gemäß DIN EN 1253)
- 0,35 l/s (ohne Aufstau)
Seitlicher drehbarer Ablaufstutzen DN 40/50 für alle Steckrohrmuffensysteme
geprüft auf Belastbarkeit und Abflussvermögen gemäß DIN EN 1253
Rinnenkörper und Abdeckung aus Edelstahl V2A
- Rinne: Edelstahl 1.4301 gebeizt
- Rost: Edelstahl 1.4301 geschliffen

Flacher Ablauftopf für eine
Mindestbauhöhe von 60 mm

DN 40
Einbauhöhe 60-86 mm
25 mm Sperrwasser
Ablaufleistung 0,46 l/s
mit Aufstau
Art.Nr. SAP 2074094 / pA 623597

Technische Details	Art.-Nr. (SAP / proAlpha)
Nennmaß 700mm Abmessungen gemessen ohne Flansch: Länge 685 mm Breite 70 mm Höhe: bis OK Estrich: 80 - 128 mm bis OK Fertigfußboden: 92 - 140 mm	3004169 / 623650
Nennmaß 800 mm Abmessungen gemessen ohne Flansch: Länge 785 mm Breite 70 mm Höhe: bis OK Estrich: 80 - 128 mm bis OK Fertigfußboden: 92 - 140 mm	3004190 / 623651
Nennmaß 900 mm Abmessungen gemessen ohne Flansch: Länge 885 mm Breite 70 mm Höhe: bis OK Estrich: 80 - 128 mm bis OK Fertigfußboden: 92 - 140 mm	3004191 / 623652
Nennmaß 1000 mm Abmessungen gemessen ohne Flansch: Länge 985 mm Breite 70 mm Höhe: bis OK Estrich: 80 - 128 mm bis OK Fertigfußboden: 92 - 140 mm	3004192 / 623653

Stufenlose Höhenverstellbarkeit durch Montagefüße
Fliesenrahmen 12 mm
Hygiene durch einfache Reinigung
- Entnehmbarer Geruchsverschluss zur praktischen Reinigung
innenkörper und Rost aus Edelstahl
umlaufender Flansch zur Einbindung in die Verbundabdichtung
Einfaches Anarbeiten an die Abdichtung durch beiliegende einteilige Dichtmanschette
- beiliegende Dichtmanschette ist einteilig und fertig zugeschnitten
Einfacher Anschluss durch 360° drehbaren Ablauftopf

Abflaufleistung:
- 0,55 l/s (mit 20 mm Aufstau gemäß DIN EN 1253)
- 0,35 l/s (ohne Aufstau)
Seitlicher drehbarer Ablaufstutzen DN 40/50 für alle Steckrohrmuffensysteme
geprüft auf Belastbarkeit und Abflussvermögen gemäß DIN EN 1253
Rinnenkörper und Abdeckung aus Edelstahl V2A
- Rinne: Edelstahl 1.4301 gebeizt
- Rost: Edelstahl 1.4301 geschliffen

Flacher Ablauftopf für eine
Mindestbauhöhe von 60 mm

DN 40
Einbauhöhe 60-86 mm
25 mm Sperrwasser
Ablaufleistung 0,46 l/s
mit Aufstau
Art.Nr. SAP 2074094 / pA 623597

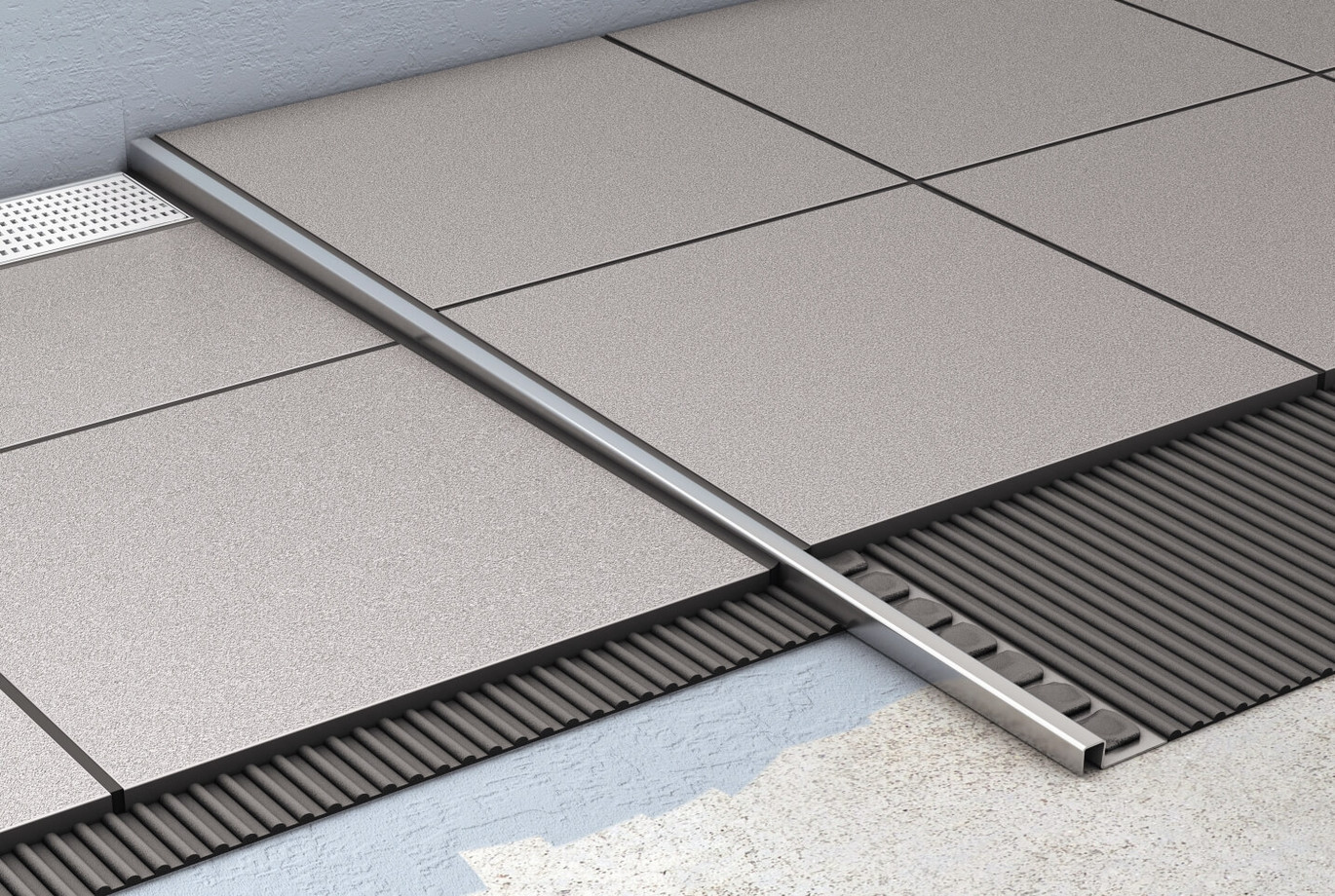

Die RUG Self Profilschiene mit Gefälle eignet sich zum Ausgleich zwischen einem bodenebenen begehbaren Duschbereich mit einer eingebauten Duschrinne und dem seitlich angrenzenden Badbereich. Das Bad wird durchgehend eben und ohne Gefälle gefliest, während der Duschplatz in der Regel mit einem einseitigen Gefälle von 1,5–2 % hin zur Duschrinne gefliest wird. Durch dieses Abfallen entsteht ein Höhenunterschied zwischen den beiden Bereichen, der sich zur Rinne hin vergrößert.

Ausführung	Länge L	Höhe H1	Höhe H2	Art.-Nr. (SAP / proAlpha)
	[mm]	[mm]	[mm]
links	1490	12,5	36	2024498 / 623607
		15		2024494 / 623603
	990	12,5	30	2024499 / 623608
		15		2024495 / 623604
rechts	1490	12,5	36	2024500 / 623609
		15		2024496 / 623605
	990	12,5	30	2024501 / 623610
		15		2024497 / 623606

Produktvorteile

Zwei Längen (990; 1490 mm)
Ein Produkt für die Anwendung mit und ohne Duschabtrennung (9 mm)
Lästiges und unschönes Fliesenschneiden für den Spalt bzw. Keil entfällt
Vorgefertigtes Gefälle
Aus Edelstahl, Werkstoff 1.4301
Oberfläche geschliffen
12 mm breiter Steg

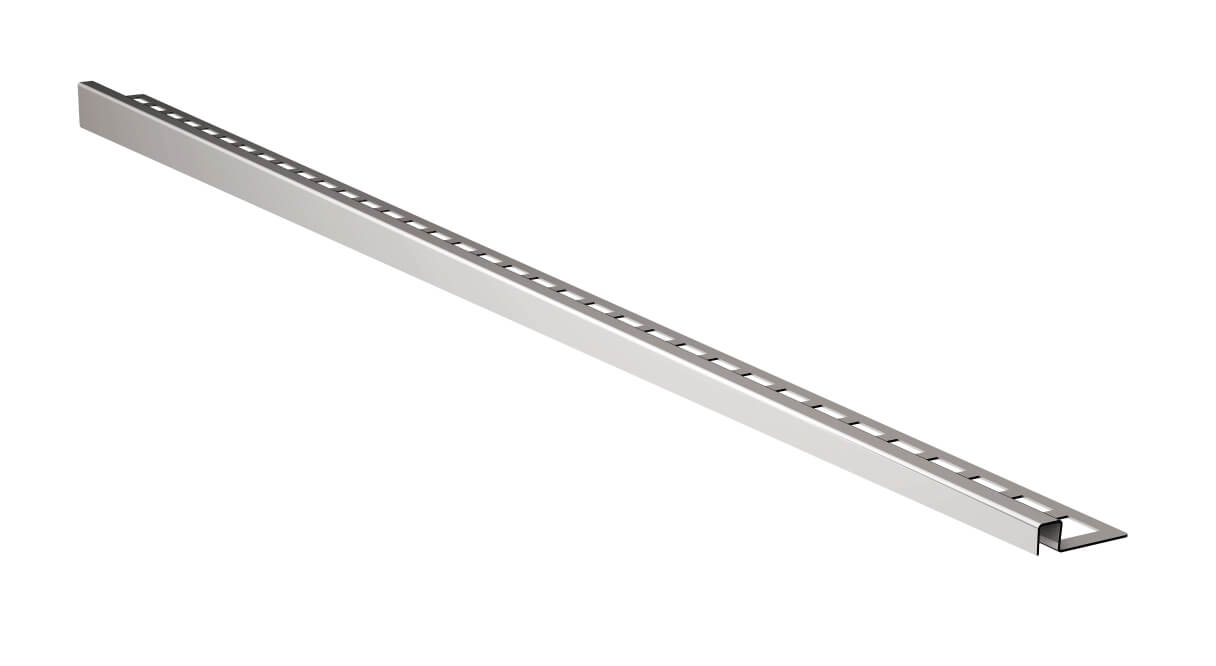

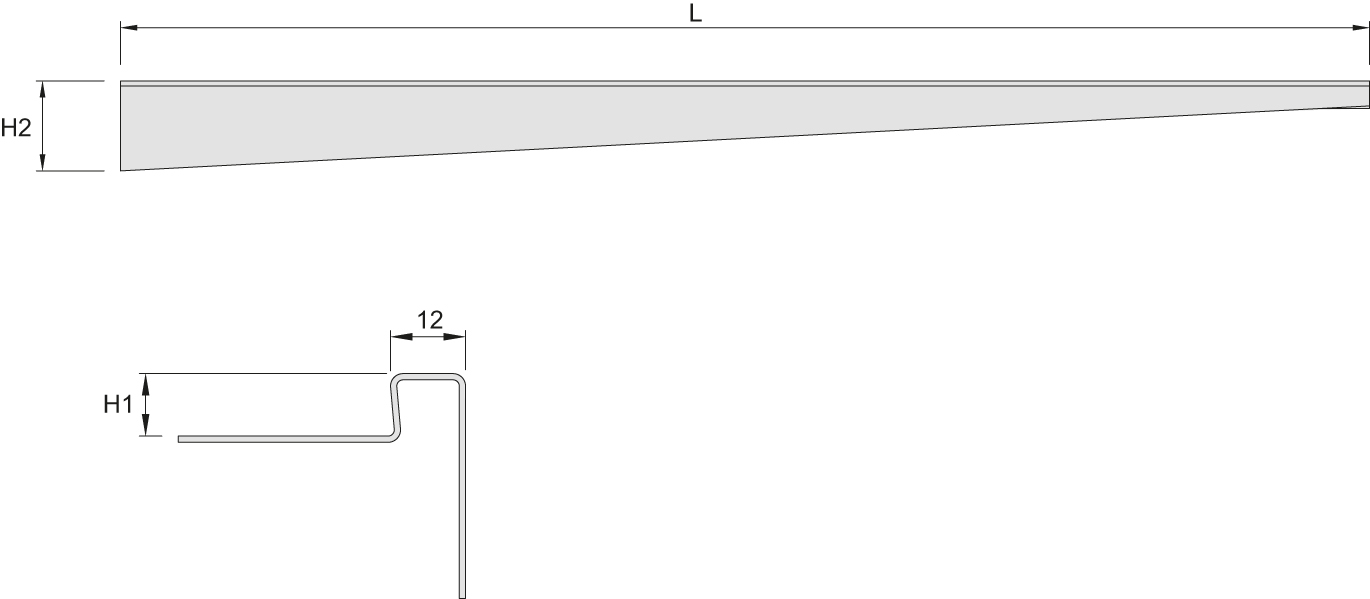

Zeichnung Abmessungen Profilschiene 623607

Technische Details	Art.-Nr. (SAP / proAlpha)
Länge 700 mm Breite 84 mm Höhe bis OK Estrich: 80 - 128 mm	2024490 / 623599
Länge 800 mm Breite 84 mm Höhe bis OK Estrich: 80 - 128 mm	2024491 / 623600
Länge 900 mm Breite 84 mm Höhe bis OK Estrich: 80 - 128 mm	2024492 / 623601
Länge 1.000 mm Breite 84 mm Höhe bis OK Estrich: 80 - 128 mm	2024493 / 623602

Ober- und Unterseite des Rostes sind verwendbar
Oberseite = Edelstahl geschliffen,
Unterseite = befliesbar,
Einlegtiefe 10 mm
Ablauftopf 270° drehbar
Fliesenrahmen 15 mm
herausnehmbarer Geruchsverschluss
voller Reinigungszugang zur Rohrleitung gewährleistet
umlaufender festangeformter Dünnbettflansch mit Besandung
stufenlose Höhenverstellbarkeit durch Montagefüße
- bis OK Estrich: 80 - 128 mm
- 15mm Aufbau von Flansch bis OK Duschrinne
Rinnenkörper mit seitlichem Gefälle
einbaufertige Lieferung

Optional flacher Ablauftopf für eine Mindestbauhöhe von 60 mm
Oberfläche des Rinnenkörpers gebeizt
Abflusswerte (Standardausführungen):
- 0,55 l/s (mit 20 mm Aufstau gemäß DIN EN 1253)
- 0,33 l/s (ohne Aufstau)
Seitlicher, drehbarer Ablaufstutzen DN 40/50 für alle Steckrohrmuffensysteme
geprüft auf Belastbarkeit und Abflussvermögen gemäß DIN EN 1253
aus Edelstahl, Werkstoff 1.4301 (V2A)

Flacher Ablauftopf für eine
Mindestbauhöhe von 60 mm

DN 40
Einbauhöhe 60-86 mm
25 mm Sperrwasser
Ablaufleistung 0,46 l/s
mit Aufstau
Art.Nr. SAP 2074094 / pA 623597
